35KV級環氧樹脂澆注幹式變壓器

型号說明功能與特點1.高低壓繞組采用環氧樹脂澆注成形,機械強度高,抗裂,耐高溫,壽命長;2.鐵芯采用高導磁優質晶粒取向冷紮矽鋼片,45°全斜接縫,芯柱采用絕緣帶綁紮,鐵芯表面采用特殊樹脂塗覆以防潮防鏽,有效降低了空載損耗、空載電流和鐵芯噪音;3.絕緣性能好、抗短路能力強、耐雷電沖擊水平高;4.阻燃能力強、防火、防爆、無污染,可直接安裝在負荷中心5.防潮性能好,可在100%濕度下正常運行,停運後不

所屬分類：

SCB10系列

關鍵詞：變壓器組合式變電站高低壓開關櫃

聯系我們

産品描述

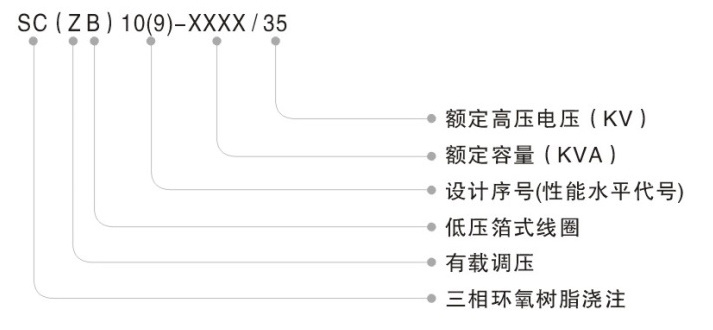

一、型号說明

二、功能與特點

1、高低壓繞組采用環氧樹脂澆注成形,機械強度高,抗裂,耐高溫,壽命長;

2、鐵芯采用高導磁優質晶粒取向冷紮矽鋼片,45°全斜接縫,芯柱采用絕緣帶綁紮,鐵芯表面采用特殊樹脂塗覆以防潮防鏽,有效降低了空載損耗、空載電流和鐵芯噪音;

3、絕緣性能好、抗短路能力強、耐雷電沖擊水平高;

4、阻燃能力強、防火、防爆、無污染,可直接安裝在負荷中心

5、防潮性能好,可在100%濕度下正常運行,停運後不經預幹燥即可投入運行;

6、損耗低,局部放電量低、噪音小、散熱能力強,強迫風冷條件下可以短時150%額定負載運行;

7、配備有完善的溫度保護控制系統,爲變壓器安全運行提供可靠保障;

8、體積小、重量輕、免維護、可靠性高、安裝簡便、綜合運行成本低。

三、技術參數

型号	調壓方式	10型損耗		9型損耗		空載損耗 Io（w）	短路阻抗 Uk（%）	聲級（dB）
型号	調壓方式	空載損耗 Po（w）	負載損耗 Pk（w）	空載損耗 Po（w）	負載損耗 Pk（w）	空載損耗 Io（w）	短路阻抗 Uk（%）	聲級（dB）
SC10(9)-50/35	±5% ±2 x 2.5%	450	1425	500	1500	2.8	6.0	51
SC10(9)-100/35		630	2090	700	2200	2.4		52
SC10(9)-160/35		790	2810	880	2960	1.8		53
SC10(9)-200/35		880	3325	980	3500	1.8		54
SC10(9)-250/35		990	3800	1100	4000	1.6		54
SC10(9)-315/35		1180	4510	1310	4750	1.6		56
SC10(9)-400/35		1380	5415	1530	5700	1.4		56
SC10(9)-500/35		1620	6650	1800	7000	1.4		56
SC10(9)-630/35		1865	7695	2070	8100	1.2		57
SC10(9)-800/35		2160	9120	2400	9600	1.2		57
SC10(9)-1000/35		2430	10450	2700	11000	1		57
SC10(9)-1250/35		2835	12730	3150	13400	0.9		61
SC10(9)-1600/35		3240	15485	3600	16300	0.9		61
SC10(9)-2000/35		3825	18240	4250	19200	0.9		62
SC10(9)-2500/35		4455	21850	4950	23000	0.9		62
